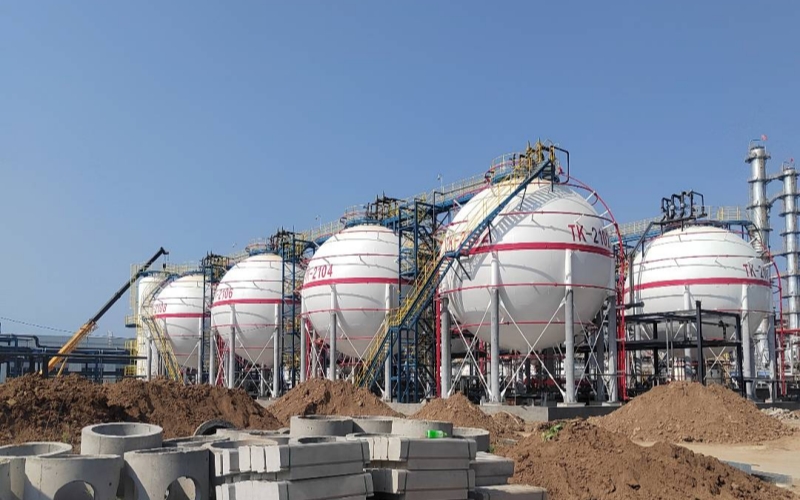

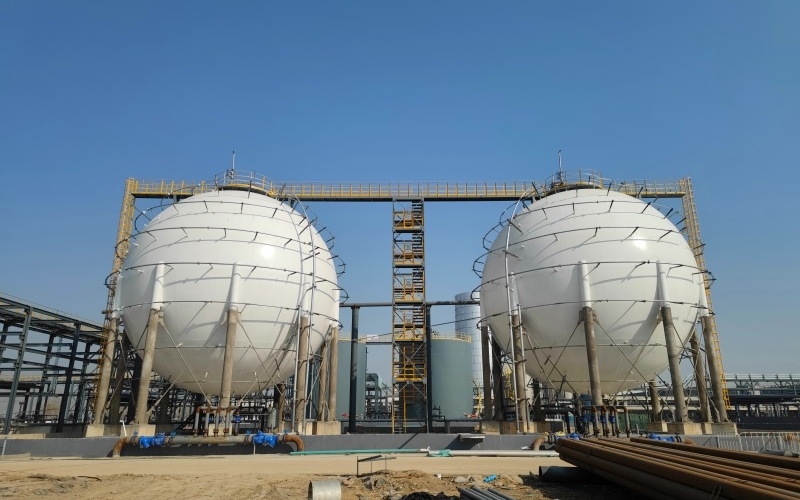

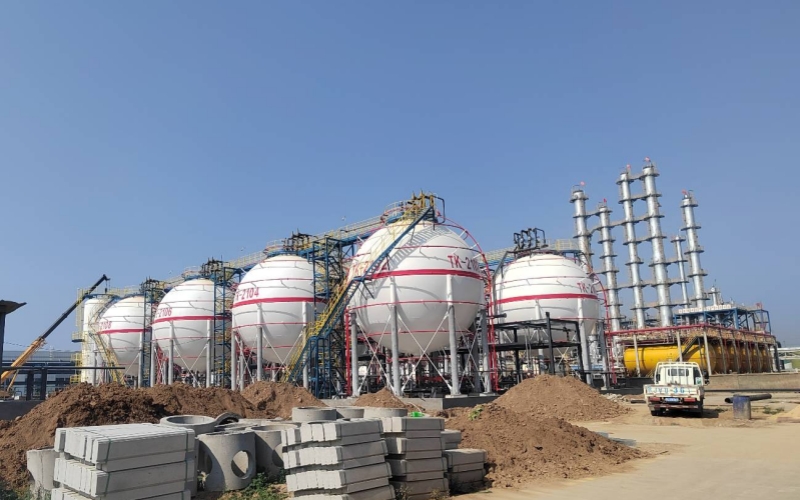

二甲醚球罐

球罐的結構是多種多樣的，根據不同的使用條件（介質、容量、壓力濕度）有不同的結構形式。通常按照外觀形狀、殼體構造和支承方式的不同來分類。

（1）按形狀分為圓球形和橢球形

（2）按殼體層數分為單層殼體和雙層殼體

1）單層殼體最常見，多用于常溫高壓和高溫中壓球罐。

2）雙層殼體球罐，由外球和內球組成，由于雙層殼體間放置了優質絕熱材料，所以絕熱保冷性能好，故能儲存溫度低的液化氣。雙層殼體球罐采用雙金屬復合板制造，適用于超高壓氣體或液化氣的儲存，目前使用不多。

（3）按球殼的組合方式分為純橘瓣式、純足球瓣式和足球橘瓣混合式。

1）純橘瓣式球殼是按橘瓣結構形式（或稱西瓜皮瓣）進行分割組合的，這種結構形式

稱純橘瓣球殼。這種球殼的特點是球殼拼裝焊縫較規則，施工簡單。純橘瓣式球殼結構有赤道帶，球罐支承大多數為赤道正切柱式支承

2）足球瓣式球殼。其優點是球瓣的尺寸相同或相近，制作開片簡單省料。缺點是組裝比較困難，有部分支柱搭在球殼的焊縫上造成該處焊接應力較復雜。

3）足球橘瓣混合式球殼。其結構特點是赤道帶采用橘瓣式，上下極板是足球瓣式。優

點是制造球皮工作量小，焊縫短，施工進度快，另處可以避免支柱搭在球殼焊縫上帶來的不足，缺點是兩種球瓣組裝校正麻煩，球皮制造要求高。

（4）球罐按支承結構分為柱式支承和裙式支承，半埋入式支承、高架支承等。
